Un 300 pour Vincent Le Guern (7)

Détail du barillet: Un écrou borgne est vissé et bloqué sur la vis de collimation, et perforé.

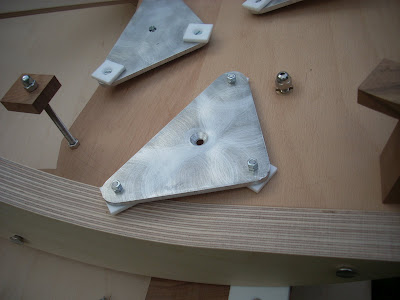

Triangle vu par le dessous. Le trou central est usiné fraisé, et poncé de manière à donner une surface bien lisse.

Le triangle repose sur l'écrou borgne. Une petite vis à tête fraisée est bloquée dans le trou central de l'écrou borgne, de manière à retenir le triangle tout en le laissant libre.

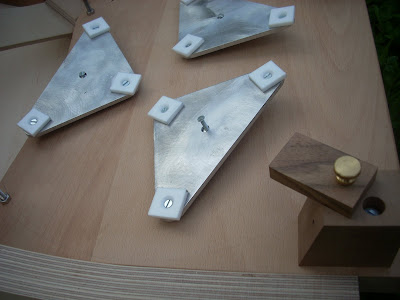

Les plots de soutien du miroir sont en téflon, afin d'assurer un contact sans frottement avec les triangles et éviter la formation de tensions dans le verre.
