vendredi 13 janvier 2012

mardi 10 janvier 2012

Construction d'un Dobson 600 mm fd 3,6 (6)

La base a bien avancé:

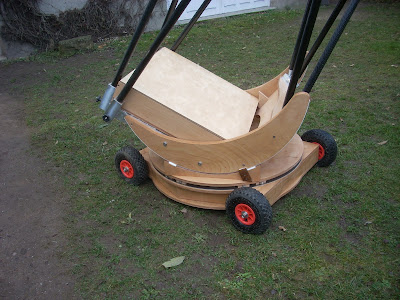

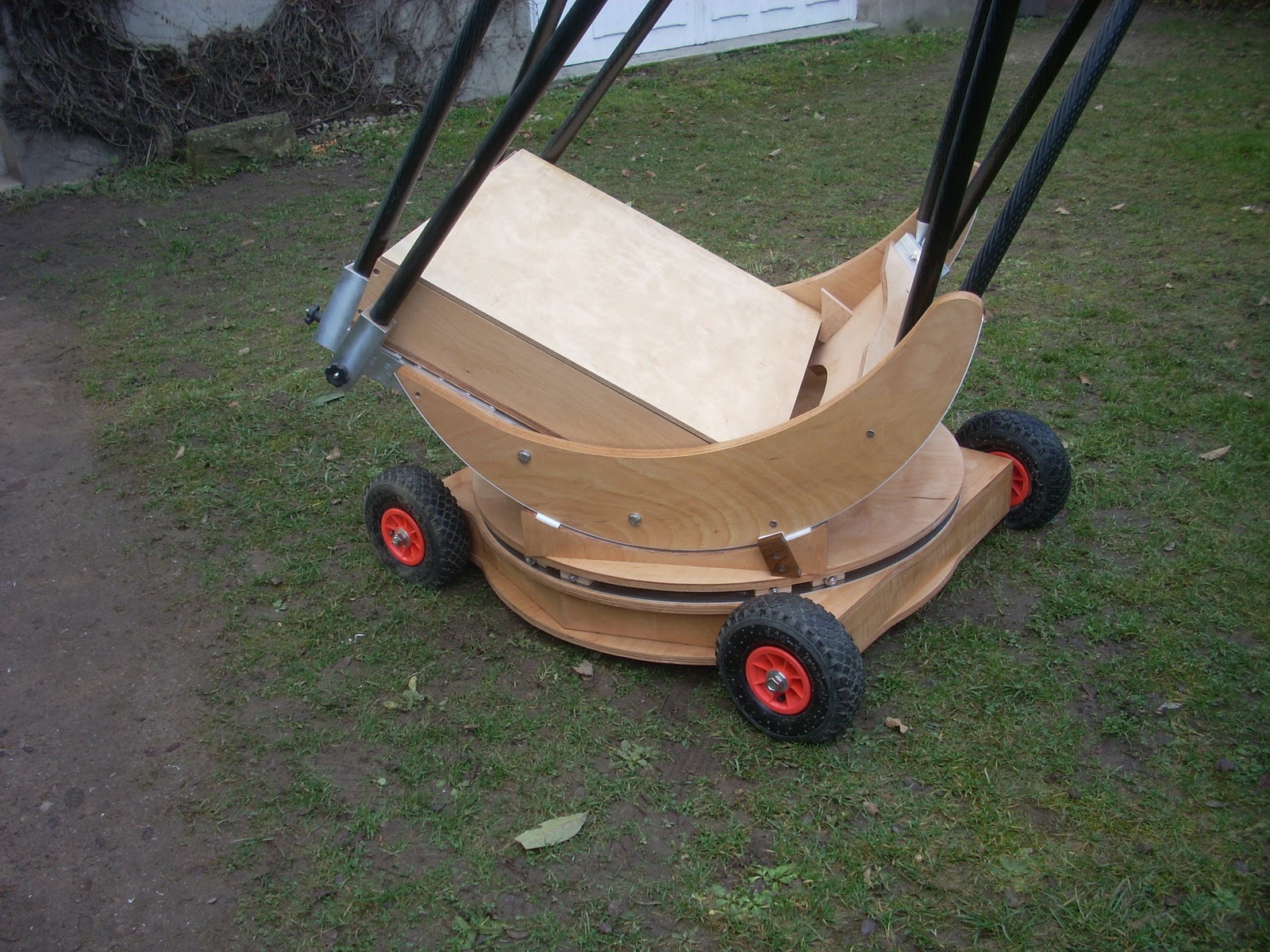

Base et flex rocker

Avec les  4 roues amovibles


Embouts aluminum spécialement usinés sur les tubes carbones, et rotule

 Système de fixations hautes des tubes carbone, reunissant les tubes deux à deux


Premier montage des tubes carbones




lundi 9 janvier 2012

Construction d'un Dobson 600 mm fd 3,6 (5)

La réalisation du 600 se poursuit:

La base réalisée selon une structure alvéolaire à caissons






Les tubes en carbone pultrudé de 35 mm ont été insérés et collés dans les blocs attaches inférieurs.
Le bloc peut ainsi être facilement inséré et vissé sur le cadre du barillet.





Blocs attaches supérieures et inférieures avant, usinés spécialement, qui seront insérrés et collés dans les tubes carbone.






lundi 2 janvier 2012

Construction d'un Dobson 600 mm fd 3,6 (4)

Toute première lumière pour le 600: Il s'agit avant tout de vérifier avec des lattes de bois pour la structure serrurier, la position de la mise au point avec un oculaire, afin de déterminer la longueur définitive des futures tubes carbones.

Tout s'est bien passé. La focale donnée par Franck Grière était bien la bonne, et la longueur des tubes correspond.



Un beau miroir de chez Mirrosphère
