Dobson 500, fd4: terminé (6)

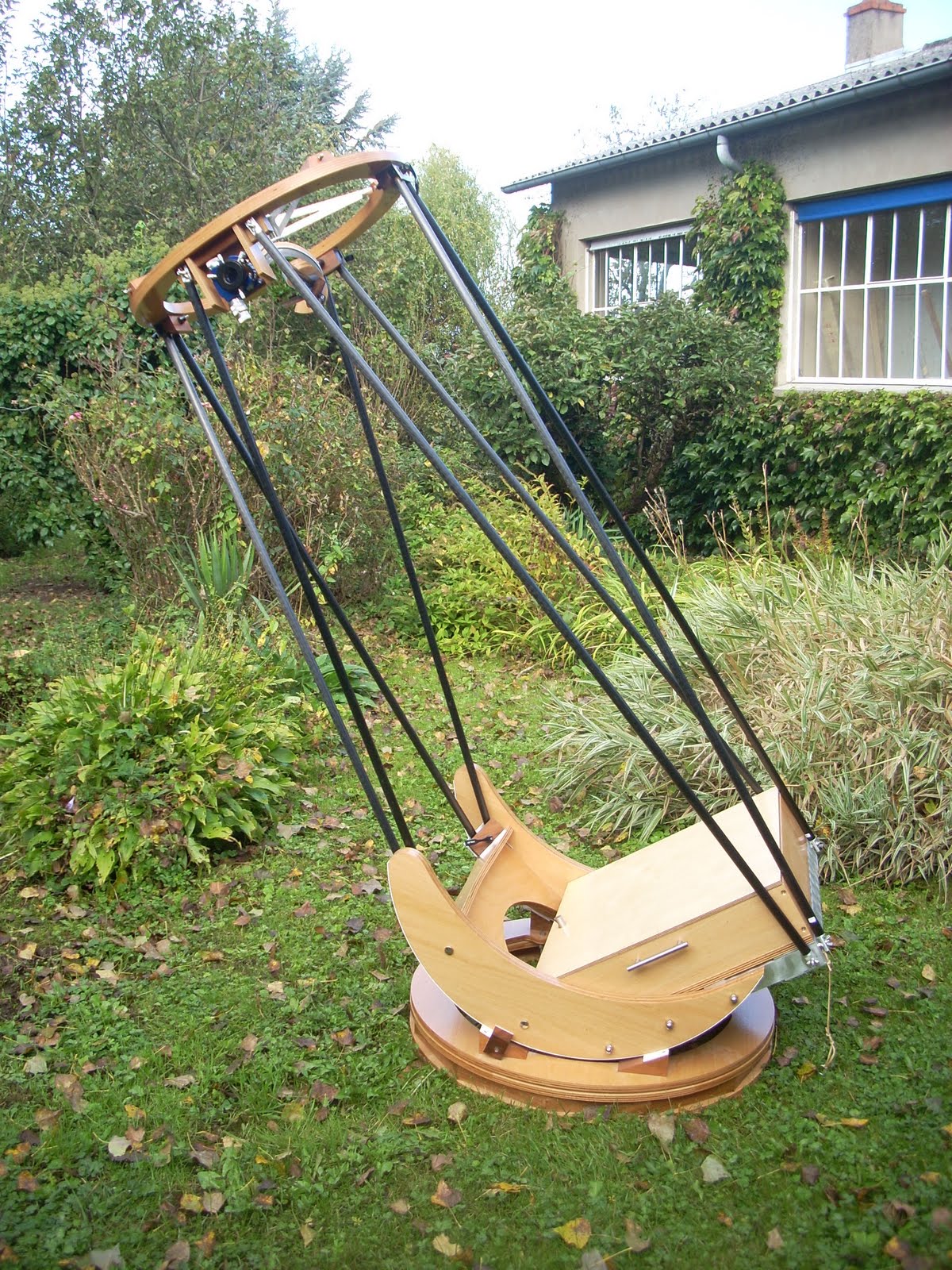

Dobson 500 fd4, opérationnel.




Poids des différents éléments:
- Anneau secondaire, porte oculaire, et miroir secondaire: 5 kg
- Barillet + Tourillons: 13kg
- Boite à miroir: 6 kg
- Miroir primaire: 21 kg
- Base annulaire et rocker: 10 kg
Hauteur de l'oculaire au zénith: 193 cm

Diamètre de la base: 83 cm
Serrurier constitué de 8 tubes carbone de 20mm de diamètre.
Porte oculaire Moonlite CR2 à démultiplication.

Dobson 500, fd4: terminé (5)

Boite à miroir et son couvercle de protection.

Boite à miroir et son miroir. La boite est amovible, de manière à transporter le miroir sans le toucher.
On remarque les deux supports latéraux à l'avant, qui retiennent le miroir sur la tranche.
Ces supports sont disposés à 45°, de manière à minimiser les déformations du miroir génératrices d'astigmatisme, lorsque le télescope pointe bas sur l'horizon (quand le télescope pointe à 30°, c'est 85% du miroir qui est supporté par les supports latéraux).
Détail d'un support latéral: ce sont de gros bloc de hêtre multiplis, fermement fixés sur le plancher de la boite à miroir. On aperçoit la roulette qui soutient le miroir. La hauteur de cette roulette est réglable, de manière à la positionner exactement dans le plan du centre de gravité du miroir (un peu moins de la moitié), la encore, pour minimiser les déformations.

mercredi 6 octobre 2010

Dobson 500, fd4: terminé (4)

Entretoise entre les tourillons avant:

Avec de grands tourillons, les entretoises à l'avant sont indispensables pour garantir la rigidité, et empêcher les vibrations. Une simple barre transversale, comme on trouve sur certains dobsons, ne suffit pas. Dans ce modèle, l'entretoise est une plaque prenant une forme "triangulée", complétée par une plaque horizontale. Celle-ci empêche les tourillons de vriller, sous l'effet des forces agissant sur les tubes du serrurier. On a l'équivalent d'une poutre en T, système qui a fait ses preuves dans de nombreux domaines.

Les attaches des tubes sont fixées sur cette plaque transversale.



Cadre du barillet vu de dessous.
Le barillet est la pièce maîtresse du télescope. C'est celle qui supporte le miroir principal, c'est aussi celle qui donne sa rigidité à l'ensemble.
Le cadre en aluminium riveté, est constitué de profilés de 45mm de coté.
Les trois vis de collimation vissent dans des blocs d'acier insérés dans le cadre, perforés et filetés.
Les gros boutons en bois, bien en main, permettent un réglage précis.
Les triangles du barillet 18 points sont calculés selon Plop, un logiciel d'optimisation spécialement conçu. Les triangles sont posés en équilibre sur des écrous rotules.

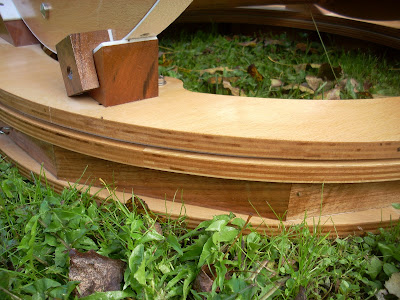

Base, rocker et triangles de support sur lesquels coulissent les tourillons:
- Pour assurer une parfaite rigidité et stabilité de l'ensemble, la base est un élément primordial.
Elle est annulaire et large, ce qui assure un plus grand polygone de sustentation et donc un meilleur équilibre de l'ensemble.
Elle est également épaisse (7 cm), de manière à être très rigide et supporter le poids du télescope.
- Les triangles sur lesquels coulissent les tourillons doivent être le moins haut possible, de manière à minimiser les vibrations. Ils sont également épais, pour assurer une meilleure base.
- Les patins de Téflon assurant le coulissement entre le rocker et la base sont disposés juste sous les triangles. Il y a ainsi un transfert direct des forces entre le rocker et la base, sans porte-à- faux d'aucune sorte.

Dobson 500, fd4: terminé (3)

Attaches arrières bas des tubes serruriers.

Des embouts spécialement usinés sont inserrés /collés spécialement dans les tubes carbone. Pour assurer une fixation parfaite quand le bouton est serré, la plaque de l'embout est fraisée en cône creux, et l'écrou derrière lui-même usiné en cône. De ce fait, la liaison est parfaite dès l'instant où le bouton est vissé et plaque l'embout usiné en creux contre l'écrou.

Attaches avant bas: sur rotules/ boules pressées. Comme les angles des tubes à l'avant ne sont pas triviaux, c'est le système le plus adapté.

Dobson 500, fd4: terminé (2)


Anneau supérieur

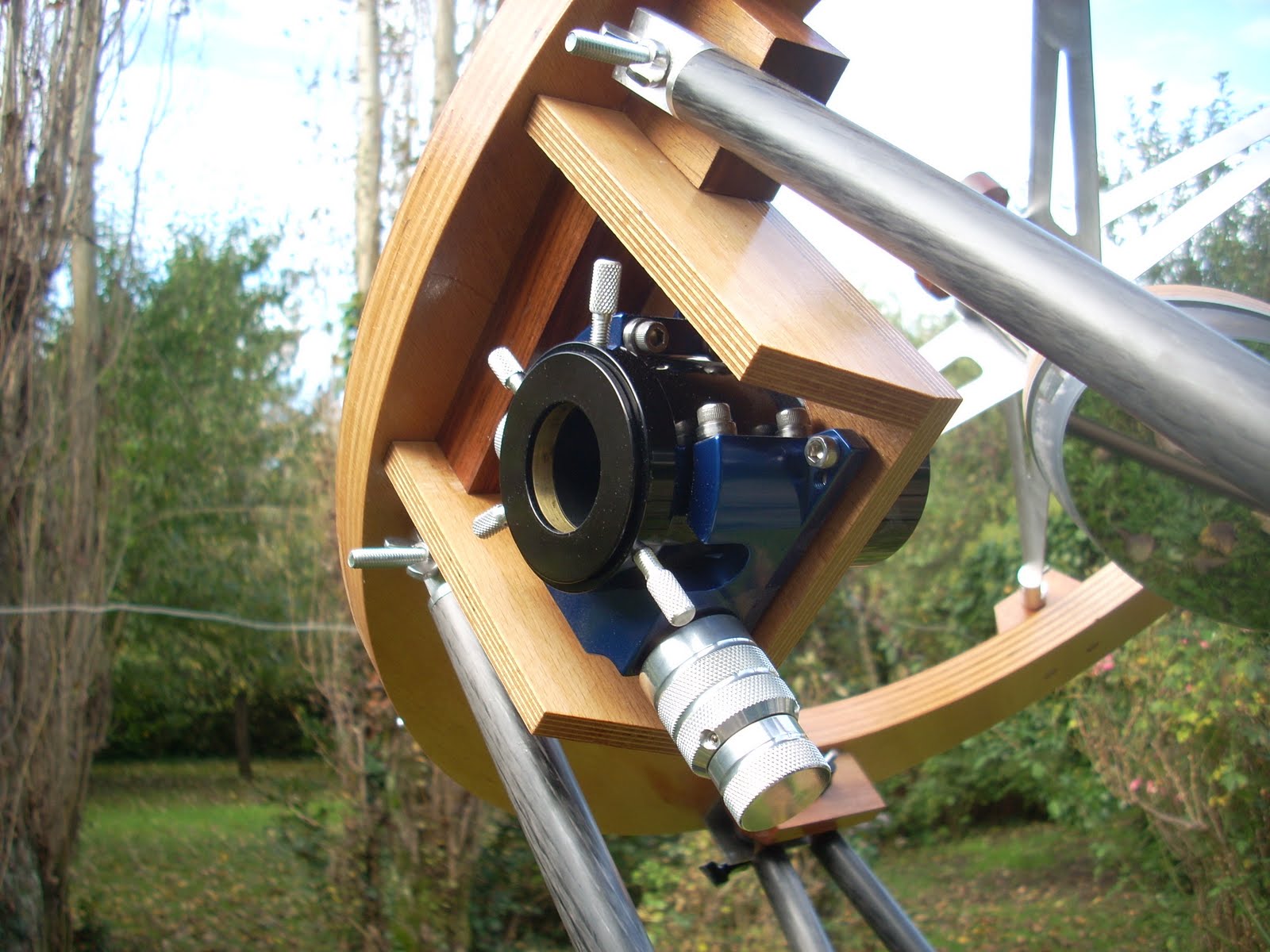

Porte oculaire Moonlite CR2 à démultiplication dans sa boite.
Contrairement à certaines réalisations mono-anneau où le porte oculaire est simplement fixé sur une platine sans contreforts, le porte oculaire est ici fermement fixé sur une plaque elle-même consolidée par des contreventements latéraux. L'ensemble est collé/vissé par 3 vis disposées en triangles (deux fixant les contreventements, une à l'arrière au niveau de la platine) sur l'anneau supérieur. L'ensemble est ainsi solidement arrimé à l'anneau, et peut supporter sans problème le porte-à-faux de lourds oculaires ou accessoires.

Dobson 500, fd4: terminé


L'araignée à 4 branches, et le support du miroir, qui pivote sur la tige centrale, sur une rotule interne. Le miroir dispose de tous les degrès de liberté. On peut facilement le régler en hauteur et le pivoter à droite et à gauche pour bien fixer l'orthogonalité face à la platine du porte oculaire.

Le système de fixation de l'araignée permet d'augmenter le couple des forces de tension, par rapport à un système classique où les branches se rejoignent au centre. Cela permet d'éviter au miroir de bouger lateralement et c'est beaucoup plus rigide qu'une araignée classique.

Il suffit ensuite que les branches de l'araignée soient parallèles deux à deux, pour éviter la multiplication des aigrettes sur étoile.

Le miroir est collé avec de la colle silicone pour aquarium. Il faut éviter des differences de température trop importantes pendant le séchage, de manière à ne pas engendrer de tensions dans le verre, génératrices d'astigmatisme.




Fixation des branches de l'araignée sur l'anneau secondaire. Une vis permet de régler la tension.

L'anneau secondaire est épais (25mm), et large (7 cm), afin d'avoir une bonne rigidité, éviter un éventuel vrillage, notamment au niveau du porte oculaire, tout en gardant un poids minimum.

Fixations à boules avec attaches rapides pour les tubes du serrurier sur l'anneau secondaire. Il suffit de placer les boules dans les orifices et de serrer. Les tubes retrouvent naturellement leur position.
