dimanche 30 décembre 2012

vendredi 28 décembre 2012

Escabeau d'observation modifié

Pour observer avec un dobson, rien de tel qu'un bon siège. Mais pour un gros dobson, quand l'oculaire est à 2 m de haut ou plus, pas facile d'avoir une chaise ad hoc.

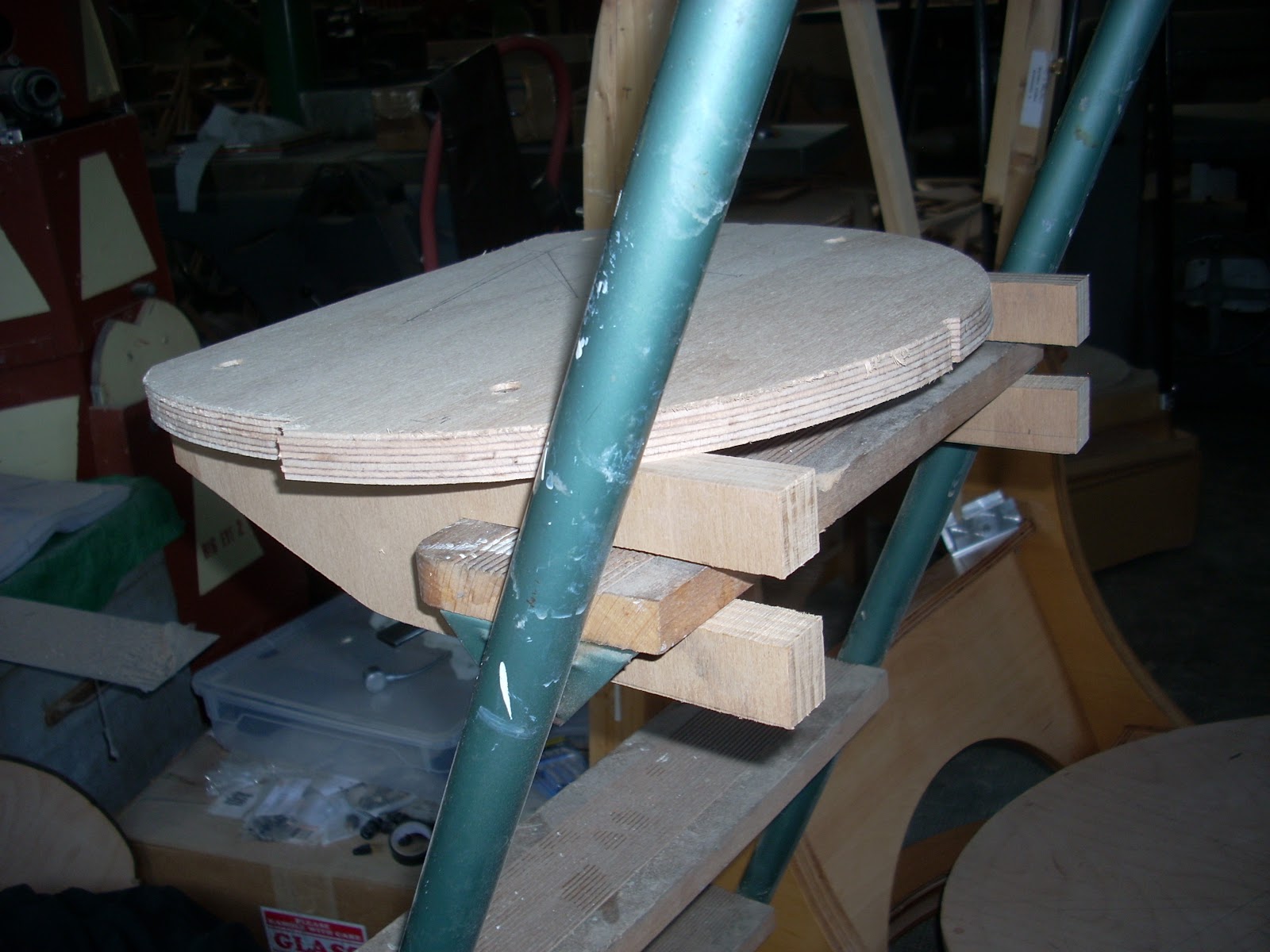

Le mieux, c'est de transformer un escabeau, en lui adjoignant une assise mobile. Le bricolage a été réalisé en 5 mn, brut de découpe, mais cela marche. Si on veut des hauteurs intérmédiaires entre chaque marche, il suffit de rajouter un petit banc de la bonne hauteur, à mettre sur la plateforme.








dimanche 23 décembre 2012

Un Dobson 530 pour le Mont Paranal (3)


Anneau supérieur et araignée










Boite permettant de fixer le porte oculaire



The Dobson Factory



jeudi 20 décembre 2012

Un Dobson 530 mm pour le VLT, Mont Paranal, Chili

Ce futur Dobson Factory 530 mm, fd 4, va bientôt rejoindre le Chili et la terrasse du Mont Paranal, à coté du VLT.

Ce telescope est destiné à l'un des responsables du télescope européen, qui est également un astronome amateur averti.

L'instrument, construit sur le modèle des 600, avec base renforcée, sera équipée d'une motorisation Servocat et d'un système de pointage Argo Navis.



Ici, tout prochainement, un Dobson Factory 530...



Voici les différentes étapes de sa réalisation:



Boite à miroir







Base cloisonnée pour une plus grande rigidité






Base terminée, avec son chemin de glissement en FRP blanc grumeleux.





Dessous du rocker, et patins téflon


Plateau du rocker sur la base




Entretoise à fixer entre les tourillons




Réalisation de l'anneau supérieur





Boite où sera fixé le Porte Oculaire





Construction du barillet 18 points




dimanche 2 décembre 2012

Dobson 600 d'Automne

Un nouveau Dobson 600, fd 3,3, optiques Franck Grière,
GOTO motorisé Servocat et Argo Navis.
Serrurier 8 tubes carbone 36 mm.
4 roues amovibles, 4 pieds réglables.



Le 600 et son petit frère, un 400, sous les derniers rayons de soleil
