Etude pour un 200 ultralight

Sur le même principe que le 250 montré précédemment, voici un prototype pour un 200 mm  ultralight de voyage simple à construire. J'espère que cela poura donner des idées aux bricoleurs!

Le tout tient dans une boite de 37,5x37,5x12 cm, miroir, tourillons, anneau secondaire complet.
La boite pourrait être plus petite si on n'intègre pas les tourillons. On peut alors les porter séparés, dans un carquois avec les tubes du serrurier coupés en deux.

Partie basse, sur rocker
(il manque l'entretoise entre les tourillons)

Le miroir ne fait qu'affleurer la plaque supérieure. Le barillet se trouve en dessous.
Les tourillons font 25 cm de rayon.

Partie centrale recevant le miroir et barillet vu de dessus.
La plaque fait 27x27 cm
Le trou central 22 cm de diamètre


Barillet vu de dessous.
C'est une structure ouverte, qui permet de bien ventiler le miroir, tout en le protégeant bien.
Les 4 blocs en diagonale seront percés pour recevoir une vis nylon destinée à soutenir le miroir et l'empécher de se déplacer lors des transports. Cette vis est positionnée à la moitié de l'épaisseur du miroir.


Vue de coté


Rocker
La plaque fait 37,5x37,5 et sert de fonds à la boite de transport


Rangement du barillet sur le rocker.
Le miroir sera protégé par un couvercle le maintenant en place. Le tout est retourné et placé sur le rocker.
Les deux blocs à droite retiennent l'ensemble pendant les transports.
Il reste de la place à droite pour l'entretoise.

Rangement des tourillons de 25 cm de diamètre. Il tiendront juste dans la boite.


Rangement de l'anneau secondaire complet (maquette) incluant le secondaire (grâce à l'échancrure dans le barillet) et le Porte oculaire, en haut à droite. L'anneau secondaire a un diamètre intérieur de 22 cm et extérieur de 28,5 cm.  L'araignée est selon le même principe que sur le 250 précédent. Hauteur totale: 7 cm.


Montage d'un des murs de la boite. La hauteur de la planche est de 11 cm.
On peut réaliser la boite qui sert de base (fond et murs) et la plaque du rocker en contreplaqué de 6 mm, ce qui fait une hauteur totale de la boite de 12,2 cm.

Les tubes du serrurier: du profilé alu en cornière, du 19x11. Réunis sur une cornière qui se fixe sous l'anneau supérieur

jeudi 18 août 2011

Un 250 ultralight en construction

Voici le premier montage d'un petit 250 de voyage. Inspiré des réalisations de Pierre Strock, il a été "déshabillé": pas de boite à miroir et anneau secondaire simplifié.

Le tout tient dans une boite de 36x45x15 cm de haut, constitué du rocker et de la base qui s'emboitent une fois retourné à la manière des Strock.

Les photos montrent l'instrument non terminé, la visserie, boutons de serrage, etc, restant à finaliser. Le Porte oculaire n'est pas installé.







Vue de la partie basse: Le miroir est abaissé au maximum. Il affleure de la plaque qui constitue le cadre du barillet et la partie centrale du berceau. Un couvercle le protège lors des manipulations.

Les tourillons ont un diamètre de 25 cm, ce qui permet facilement d'équilibrer l'ensemble. Les tourillons tiennent dans la boite de 36x42.


Vue de dessous. On voit la croix qui supporte le miroir, les 3 vis de collimation et les 4 blocs qui supportent le miroir à l'avant et l'empêchent de bouger à l'arrière.







L'araignée et le porte secondaire sont minimalistes: le corps de l'araignée est un simple morceau de profilé dans lequels sont insérrées les branches. Par tension, le tout est parfaitement rigide.
L'ensemble secondaire est très compact et fait seulement 8cm d'épaisseur: pour cela, les vis de collimation ont été placées à l'horizontale.

mercredi 10 août 2011

Un 300 de voyage à l'honneur dans la newsletter de Decathlon

Dans la dernière newsletter de Décathlon, Erwan Le Berre, accompagnateur en montagne, présente son 300 de voyage Dobson Factory,  qu'il transporte sur le dos, pour observer en montagne:

http://www.quechua.com/fr-FR/conseil-sport/7/randonnee/20/conseils-des-accompagnateurs-en-montagne/79/observer-les-etoiles-en-montagne.html?utm_source=NL+S32&utm_medium=conseils+aem&utm_campaign=NL+S32




Dobson Factory au Festival de Tautavel

Un bien agréable long week end passé dans le sud, au milieu des vignes de Tautavel. Un ciel malheureusement peu clément, mais beaucoup de gens rencontrés, des passionnés autant que des curieux. Merci aux organisateurs pour ces belles rencontres!

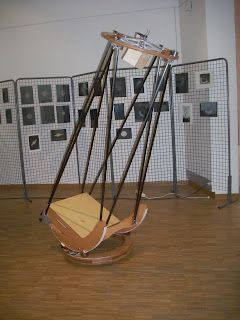

Un 450 fd 4,5, devant l'exposition de dessins astro
