jeudi 29 juillet 2010

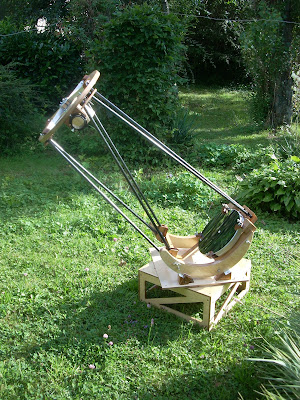

300 de voyage terminé (6)





Le 300 de voyage terminé dans sa sacoche de tranport, prêt à partir et affronter les déserts...
Prix de la monture (sans les optiques): 1800 euros

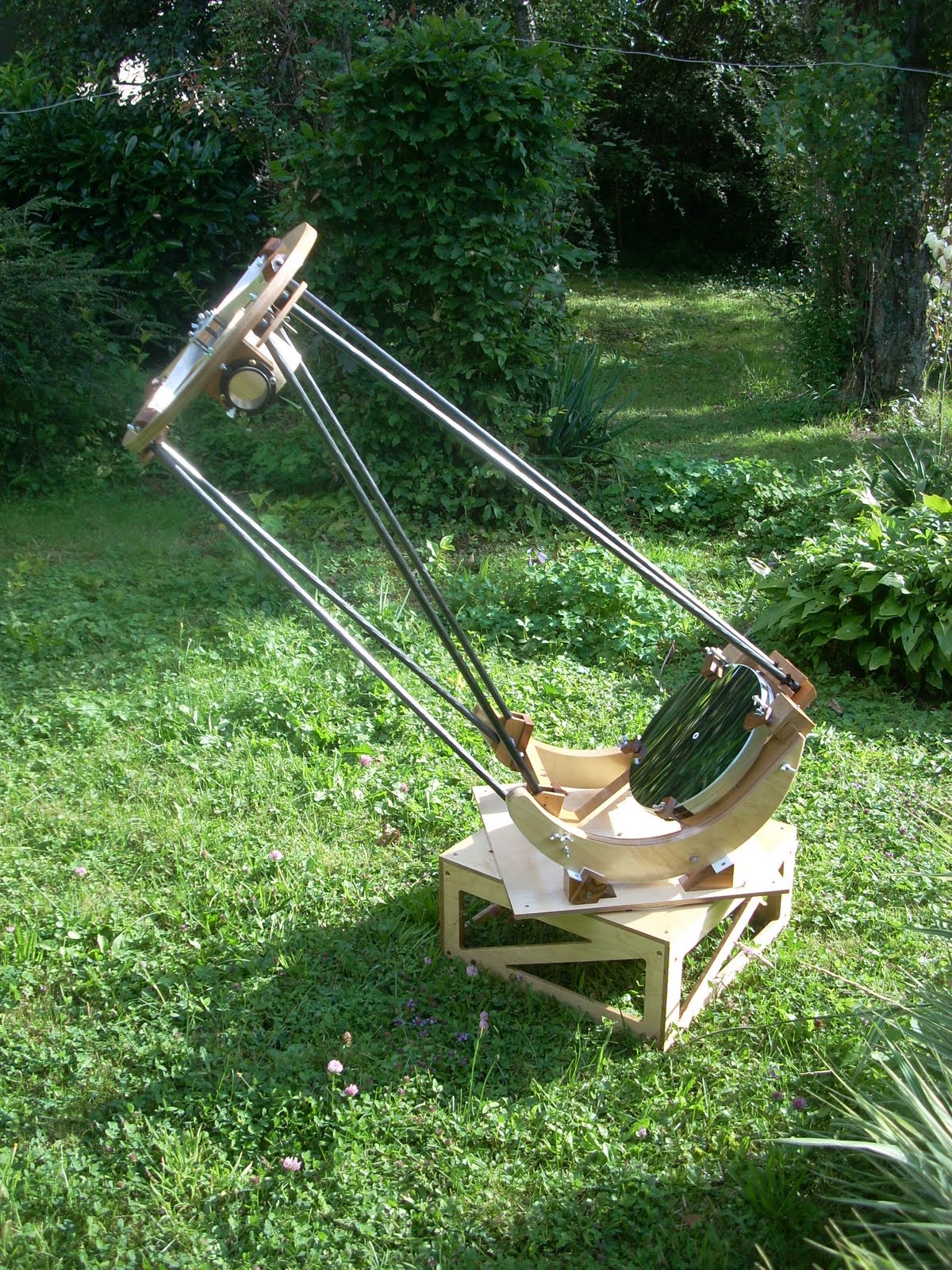

300 de voyage terminé (5)

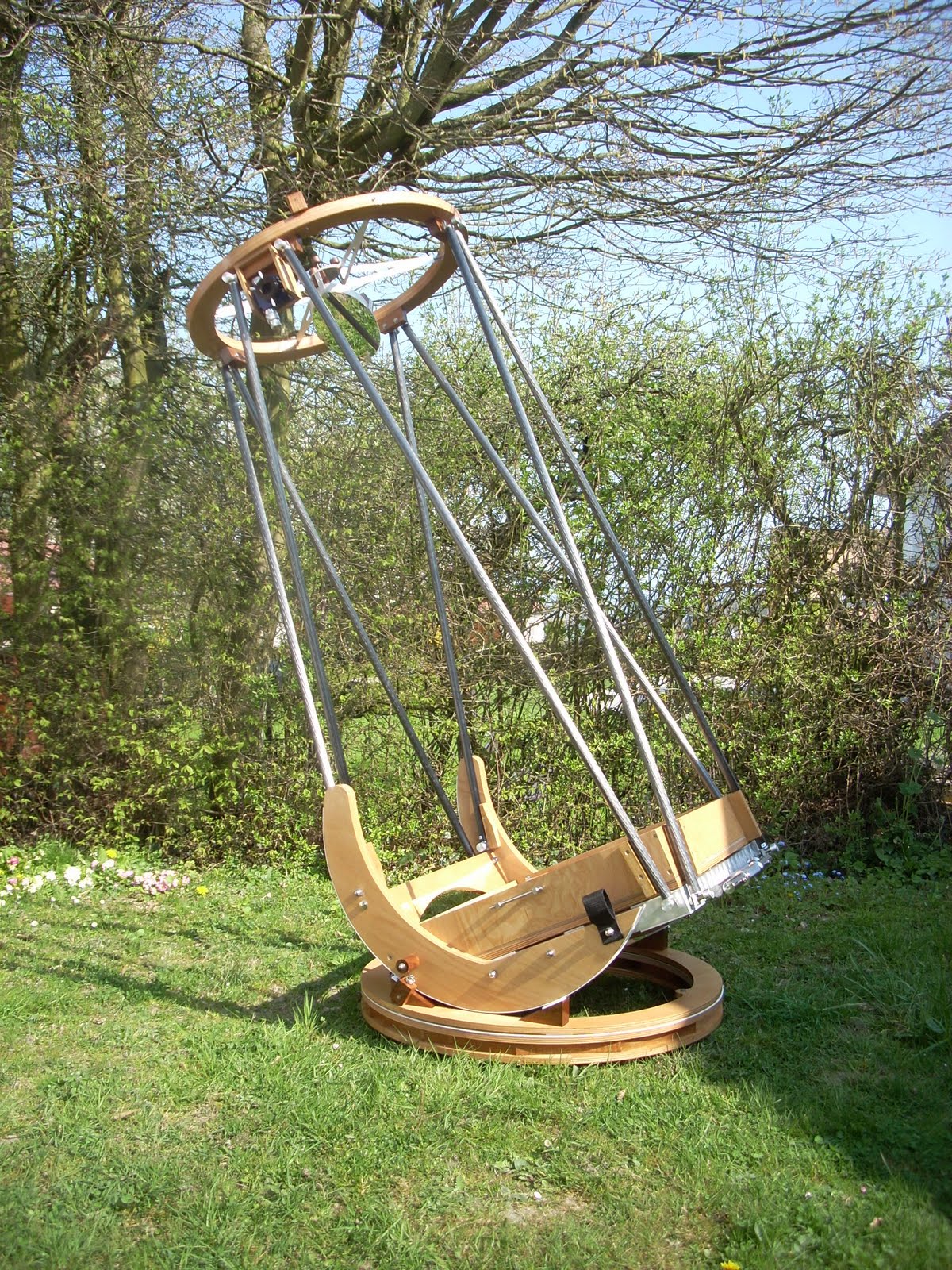

Dobson 600 fd 3,3 (6)




Dobson 600 fd 3,3 (5)











Dobson 600 fd 3,3 (4)











Dobson 600 fd 3,3 (3)







Dobson 600 fd 3,3











Dobson 600 fd 3,3











mercredi 28 juillet 2010

300 de voyage terminé (4)





Voici le 300 de voyage terminé, prêt à partir pour des vacances au Maroc.


300 de voyage terminé (3)











300 de voyage terminé (2)


Le miroir primaire est soutenu par un cable d'acier. Celui-ci est maintenant à la bonne hauteur par des patins de caoutchouc rainurés et collés sur la tranche du miroir.

L'entretoise triangulée





Les tourillons coulissent sur le rocker ultraplat. Les triangles de noyer qui supportent les patins téflon sont larges, de manière a assurer une meilleure stabilité.

300 de voyage terminé

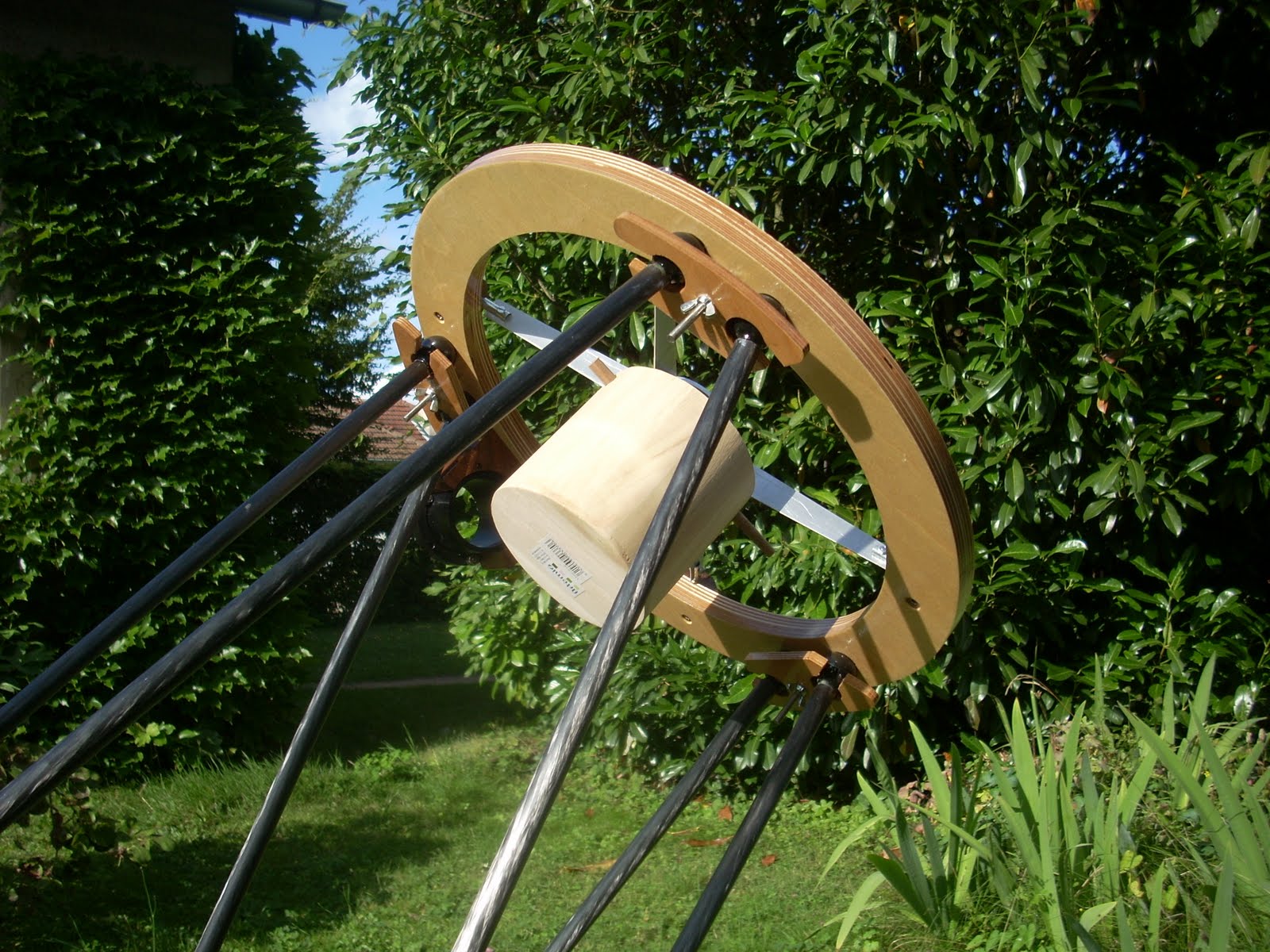

Cage secondaire avec les attaches des tubes carbone sous forme de rotules pressées.
Le secondaire est protégé par une boite cylindrique.


Gros plan sur les fixations

Le Porte Oculaire Kyneoptics 2"



Les barre de carbone verticales amovibles permettent la collimation directement à l'oculaire.


Un géant de 760mm (6)







Un géant de 760mm (5)







Un géant de 760mm (4)








Le système de montage du 760:
Compte tenu de la hauteur de l'ensemble, environ 3m, il est impossible de monter la structure à la vertical comme pour un dobson standard. Voici donc le système de montage permettant à une personne seule de se débrouiller.
Un trépied à l'arrière permet de maintenir la partie basse basculée
Un trétau à l'avant permet de fixer la cage secondaire à la bonne hauteur et selon la bonne orientation. Il suffit alors de monter les tubes et de les approcher de la cage secondaire et de fixer l'ensemble.
