lundi 30 juin 2014

300 de voyage composite mousse et bois (1)

Voici les débuts d'un petit 300 de voyage ultra-léger, destiné à un astronome amateur résidant au Japon et voyageant beaucoup.

Le cahier des charges est simple: Le plus rigide possible, le plus léger possible...

Il sera réalisé selon la technique du composite, sandwich de mousse polystyrène extrudé et contreplaqué fin. C'est une technique longue et fastidieuse, mais qui donne d'excellents résultat,  tant en poids qu'en rigidité.


Réalisation de l'anneau supérieur:



L'anneau est constitué de polystyrène extrudé de 30 mm, en sandwich entre deux plaques de contreplaqué de 5 mm.


Le collage des chants est la partie la plus délicate: contreplaqué de hêtre de 1 mm, collé et plaqué sur les chants grâce à du ruban adhésif utliisé par les électriciens. Il est légèrement élastique, et on peut facilement le décoller quand c'est sec.



Ponçage des chants pour que cela soit bien propre





Première couche de vernis.

L'anneau de 40 mm d'épais, pèse seulement 370 g.





Préparation des murs latéraux du rocker, selon la même technique, contreplaqué de 5 mm et mousse de 20 mm.



La boite à mioir: Coque en polystyrène et contreplaqué de 5 mm:






Il ne reste plus qu'à bien presser, et attendre une nuit que cela sèche.


The Dobson Factory
http://the-dobson-factory.fr



mercredi 25 juin 2014

Un Dobson 600 pour l'Allemagne (5)

Premier montage complet, avec des lattes en bois à la place des tubes carbone:







Pieds réglables



Support du secondaire



The Dobson Factory


dimanche 22 juin 2014

Un Dobson 600 pour l'Allemagne (3)

Travaux du week end:


 Le vernis sèche tranquillement sur les tourillons


Jeux de bois



Corps central du support du secondaire


Vis de collimation du primaire

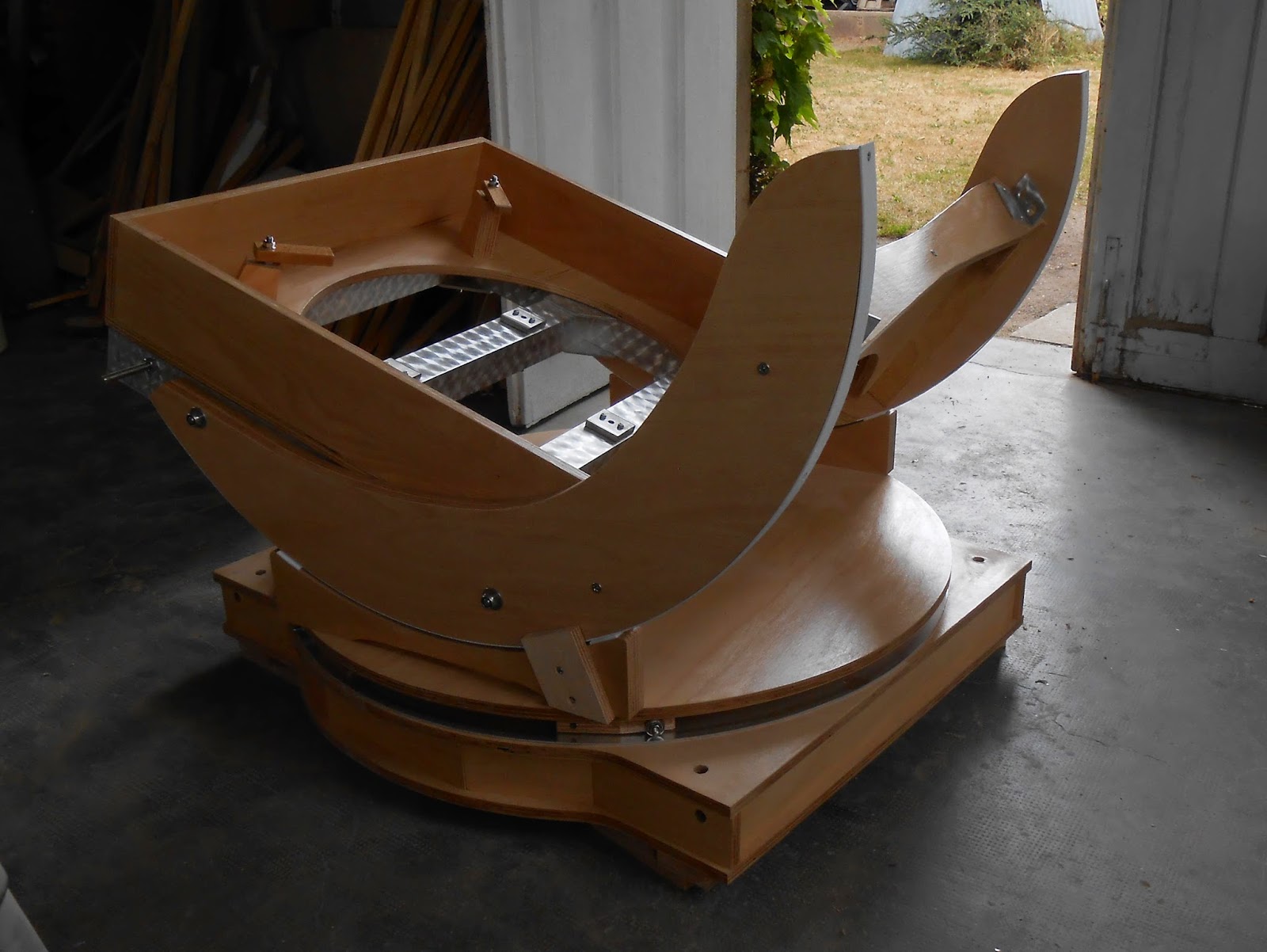

Base et rocker


Téflon sur rocker


Sous le rocker, bloc de fixation des roulements


Chemin de roulement sur la base


Base vue par le dessous


Bloc avec écrou intérieur pour les pieds réglables




Fixation de l'araignée sur l'anneau secondaire
