jeudi 30 septembre 2010

Plateforme équatoriale

Nouveau! Mai 2012:

Nouvelle plateforme équatoriale avec motorisation micropas optimisés:
Voir ici:  http://dobsonfactory.blogspot.fr/2012/05/nouvelle-plateforme-equatoriale.html









Voici donc la plateforme équatoriale terminée avec sa motorisation de précision avec vis sans fin tangente. C'est le seul système qui permet d'assurer un suivi précis, sur le même principe que pour les montures équatoriales allemandes.
En effet, on trouve dans le commerce des plateformes équatoriales avec une motorisation assurée par un galet agissant par frottement fixé sur l'un des supports. Ce système n'est pas précis, car il est sujet à patiner, et surtout, il agit sur une surface, qui par construction est une parabole. Le chemin à parcourir est donc relativement plus long que sur un cercle, lorsqu'on s'éloigne de la position centrale. Pour avoir un suivi constant, il faudrait alors une correction incluse dans le programme de controle du moteur, ce qui n'est généralement pas le cas.

Dans le cas de cette plateforme, la vis sans fin, usinée spécialement, est pressée contre deux tiges filetées courbée. Il n'y a pas de jeu, la liaison est bien rigide, il n'y a pas de balancement.

Pour remettre la plateforme à zéro, il suffit de rabaisser la plateforme, ce qui désengage la vis sans fin.

L'entrainement est réalisé avec un moteur pas à pas robuste, et une raquette de contrôle.

La plateforme est réalisée sur commande, en fonction des dimensions et poids du télescope,, pour des instruments de 300mm jusqu'à de très grands diamètres, 700 ou 800mm.

Cette plateforme peut-être directement utilisés pour les télescopes Dobson Factory (la base se pose simplement dessus), mais aussi par tout dobson du commerce, moyennant quelques légers aménagements.
Sa hauteur est optimisée de manière à minimiser l'encombrement et la hauteur. Dans cet exemplaire, le surcroit de hauteur est de 7 cm ce qui est bien inférieur aux plateformes existant actuellement.

La structure très rigide et stable, est calculée de manière à éviter tout balancement, et minimiser les vibrations à l'oculaire.

C'est l'instrument idéal pour des observations prolongées sur un objet, ou lors de soirées publiques.

Prix: à partir de 1500 euros (en fonction de la taille et poids de l'instrument).

mercredi 29 septembre 2010

The Dobson Factory en Allemand

Voici désormais une version allemande du site de THE DOBSON FACTORY, pour nos amis d'outre-Rhin.

Une version en anglais devrait suivre bientôt.

https://sites.google.com/site/thedobsonfactory2/home

vendredi 24 septembre 2010

Un 300 pour Vincent Le Guern (8)

Le télescope entièrement replié, vu de coté. La boite devrait faire 17,5 cm de haut (et 45 cm de large), tout compris (sauf optimisations supplémentaires de dernière minute...)

Vu de haut

Vue arrière


jeudi 23 septembre 2010

Un 300 pour Vincent Le Guern (7)

Détail du barillet: Un écrou borgne est vissé et bloqué sur la vis de collimation, et perforé.

Triangle vu par le dessous. Le trou central est usiné fraisé, et poncé de manière à donner une surface bien lisse.

Le triangle repose sur l'écrou borgne. Une petite vis à tête fraisée est bloquée dans le trou central de l'écrou borgne, de manière à retenir le triangle tout en le laissant libre.
Les plots de soutien du miroir sont en téflon, afin d'assurer un contact sans frottement avec les triangles et éviter la formation de tensions dans le verre.


Un 300 pour Vincent Le Guern (6)

Détail du bloc arrière où sera fixé le cable supportant le miroir et des pattes de retenue


A l'intérieur du bloc est inséré un serre-cable de bicyclette pour fixer le cable.



Un 300 pour Vincent Le Guern (5)



Berceau et barillet
A l'arrière, les deux blocs sur lequel sera fixé le cable qui retiendra le miroir.

Détail du rocker et de la butée latérale

Un 300 pour Vincent Le Guern (4)

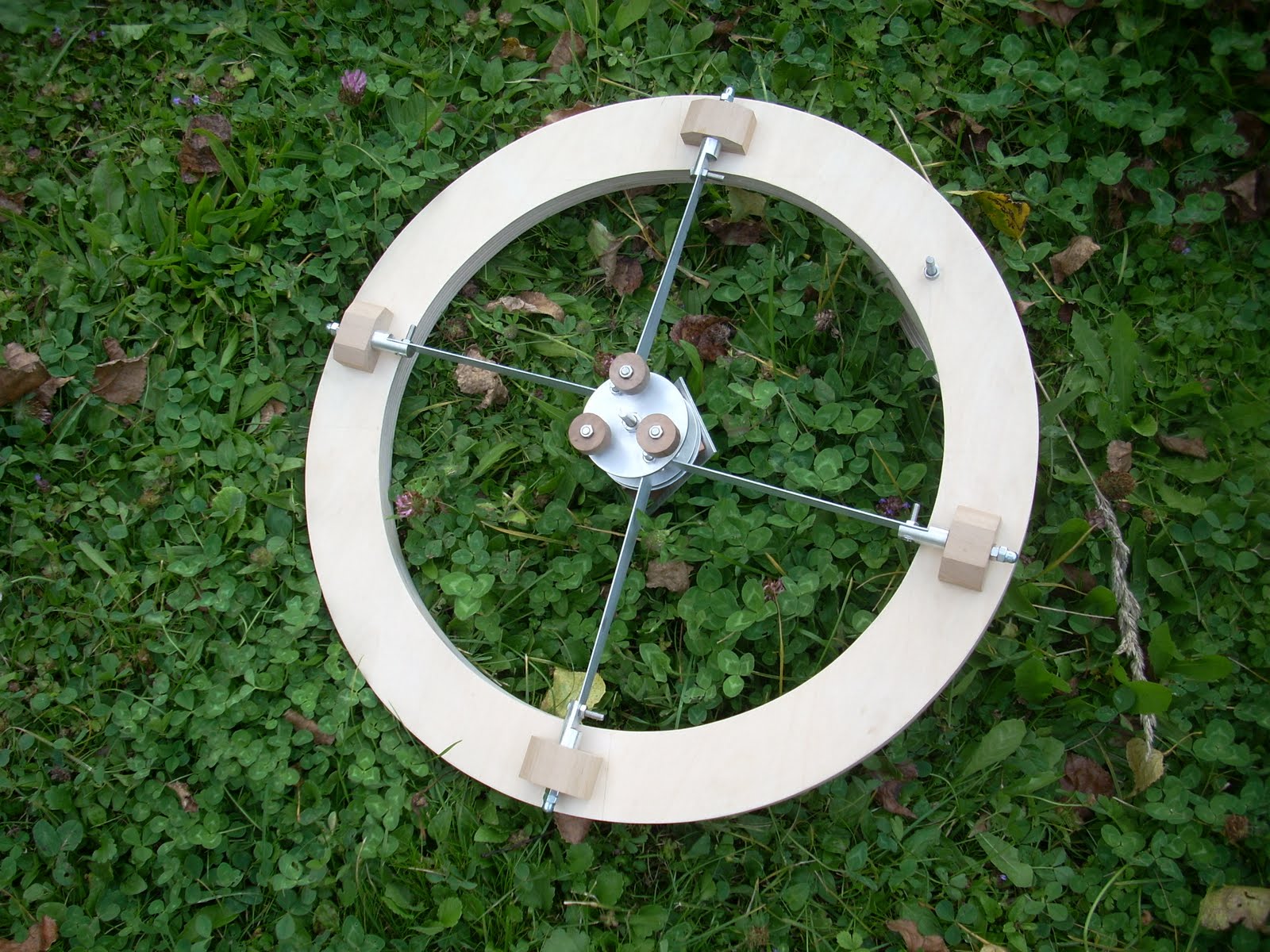

L'anneau secondaire et l'araignée en place


Détail de la fixation d'une des branches de l'araignée. Les branches sont mises sous tension, assurant une rigidité maximale.

Le corps de l'araignée et les 3 boutons de collimation


Corps de l'araignée et la platine sur laquelle sera collée le secondaire.

samedi 18 septembre 2010

Un 300 pour Vincent Le Guern (3)


Quelques éléments disparates: triangles du barillet et supports téflon, vis de collimation du primaire, corps central de l'araignée, avec vis de collimation.

Un 300 pour Vincent Le Guern (2)

Gros plan sur l'entretoise

Autre vue du prémontage


La platine qui supportera le porte oculaire JMI. Des contrevents latéraux permettent de ridifier la plaque et de bien la fixer sur l'anneau supérieur.

Anneau supérieur, en contreplaqué de 18mm. Les blocs en noyers recevront les fixations des branches de l'araignée.



Un 300 pour Vincent Le Guern

Dessous du flex rocker, avec les quatres patins de téflon. Le rocker sert de couvercle à la boite de transport. Le contreplaqué utilisé est du bouleau de 9 mm.

Flex rocker ultra plat. avec les 4 triangles qui supportent les tourillons. Ces triangles sont relativement larges de manière à donner une bonne assise à ces éléments qui supportent l'ensemble du tube.

Barillet, tourillons et entretoise.
Le barillet est une plaque de contreplaqué de hêtre de 26mm d'épaisseur. Des inserts permettent de visser les vis de collimation qui supporteront les 3 triangles avec 3 points de support chacun.

Les tourillons sont en contreplaqué de 28 mm. Ils sont relativement large, de manière à donner une bonne rigidité latérale à l'ensemble.
L'entretoise est primordiale dans ce type de structure. Elle est triangulée, de manière à rigidifier la structure, solicité notamment lors des pointages.
Prémontage

Vincent Le Guern m'a demandé de réaliser la monture d'un 300 de voyage pour un miroir à fd 4.

Vincent, bien connu des habitués des RAP (Rencontres astronomiques de Printemps, à Craponne), est un fabricant très expérimenté de télescopes dobson. Il a notamment réalisé un 400 valise, un 760 et puis surtout, un 800, l'un des plus grands télescopes transportables de France. N'ayant plus le temps pour bricoler, il m'a demandé de réaliser la monture qui lui convient pour ce miroir qui dormait dans sa boite depuis quelques années.








mercredi 15 septembre 2010

Colliers pour lunette


Voici deux colliers réalisés pour fixer une lunette artisanale (réalisée en Hongrie), pour un tube de 180 mm de diamètre. Mutliplis de hêtre de la marque Delignit, le nec plus ultra en la matière!

jeudi 9 septembre 2010

Organisez une soirée d'observations avec un 760 mm


Guillaume Cannat, auteur du Guide du Ciel et propriétaire du 760mm réalisé par The Dobson Factory, organise désormais des soirées d'observations avec son intrument!

Ces soirées sont réalisées sur mesure et vous avez la possibilité de faire venir sur votre site habituel, pour une soirée, l'instrument et son mentor.


Une occasion unique de profiter d'un des plus grands télescopes pour amateurs en France!

Pour tout renseignement: http://www.leguideduciel.net/T760/index.php
