jeudi 27 octobre 2011

Miroirs

Franck Grière de Mirrosphère vient de m'informer qu'à partir de l'année prochaine, il produirait un nombre limité de miroirs, une vingtaine seulement réservés aux clients des fabricants d'instruments.  Il poursuit bien évidemment son activité et fera encore par ailleurs des repolissages de miroirs pour les particuliers.

The Dobson Factory a d'ores et déjà réservé une bonne part de ces miroirs en faveur de ses futurs clients, mais le nombre en sera bien évidemment limité!

Mieux vaut donc s'y prendre tôt pour ceux qui désirent des optiques françaises de la meilleure qualité!

Sinon, The Dobson Factory peut vous conseiller pour le choix d'un autre opticien, John Lightholder, Mike Lockwood, or Terry Ostahowski. aux USA, Alluna en Allemagne, ou bien John Nichols, en Grande Bretagne.

mardi 25 octobre 2011

460 fd4

Un 460 à fd4,  avec de belles optiques de chez l'américain Ostahowski, et des tubes serruier carbone de 28 mm, paré pour affronter les vents de la Drôme...












lundi 24 octobre 2011

Inspirations

On me demande parfois d'où viennent mes sources d'inspiration concernant les choix techniques pour mes télescopes.

J'ai construit mon premier télescope dobson, un 400 en 2005, après avoir écumé le net à la recherche d'idées. Je n'avais jamais vu un dobson en réalité, seulement des dizaines de photos copiées sur le net. Je n'ai rien inventé, je me suis permis parfois d'améliorer certaines choses.

En voici quelqu'unes unes:

- Le flex rocker, la base annulaire ont été développés aux USA par Greg Babcock et Mel Bartel il y a 10 ans environ. L'intérêt structurel était évident, dès qu'on y pense un peu.

- Les grands tourillons viennent de chez Steve Overholt et Dan Gray aux USA. Le 800 mm de Vincent
LeGuern m'a beaucoup inspiré dans la forme de la partie inférieure, rocker ultra-bas, grands tourillons, boite à miroir abaissée.

- L'anneau supérieur simple, c'est Greg Babcock qui m'en a donné l'idée pour son 600,. mais il y en avait déjà eu avant, pas seulement pour des dobsons.

- le barillet classique, avec triangles et rotules, est calculé grâce au logiciel libre Plop.

- Le choix des profilés alu pour le cadre du barillet, c'est pour gagner du poids.

- la boite à miroir amovible, avec un grand trou dessous, qui permet de démonter et d'enlever le miroir sans y toucher, les triangles du barillet restant fixés au cadre aluminium, je crois que c'est une idée propre,

- l'utilisation du FRP sur téflon, c'est un article d'Astro magasine sur le dobson 600 de Raphael Guinamard en 2005, qui m'y a fait penser.

- L'araignée à 4 branches décallées est inspirée de Serge Bertorello, de Marseille.

- Les tubes carbones pour le serrurier, Vincent LeGuern et Frédéric Géa les ont utilisés pour leur 800 vers 2002/2003. Je m'en suis inspiré.

- Les fixations avec rotules pour les tubes en haut on été copiées sur un amateur allemand. J'ai amélioré un peu les choses, ce qui permet maintenant de relier les tubes deux à deux, sans jeu dans les articulations, et sans crainte d'usure ou d'ovalisation des orifices.

- les fixations en bas à l'arrière, un gros bloc avec une rainure et un trou fraisé pour bloquer, je crois que c'est une idée propre.

- La position optimale des supports de tranches à 2 fois 45°a été calculée par Robert Houdard, mais c'est une idée déjà ancienne. Les supports sous forme de roulements ou roulettes, se retrouvent sur pas mal d'instrument, de même que la possibilité de régler la hauteur.

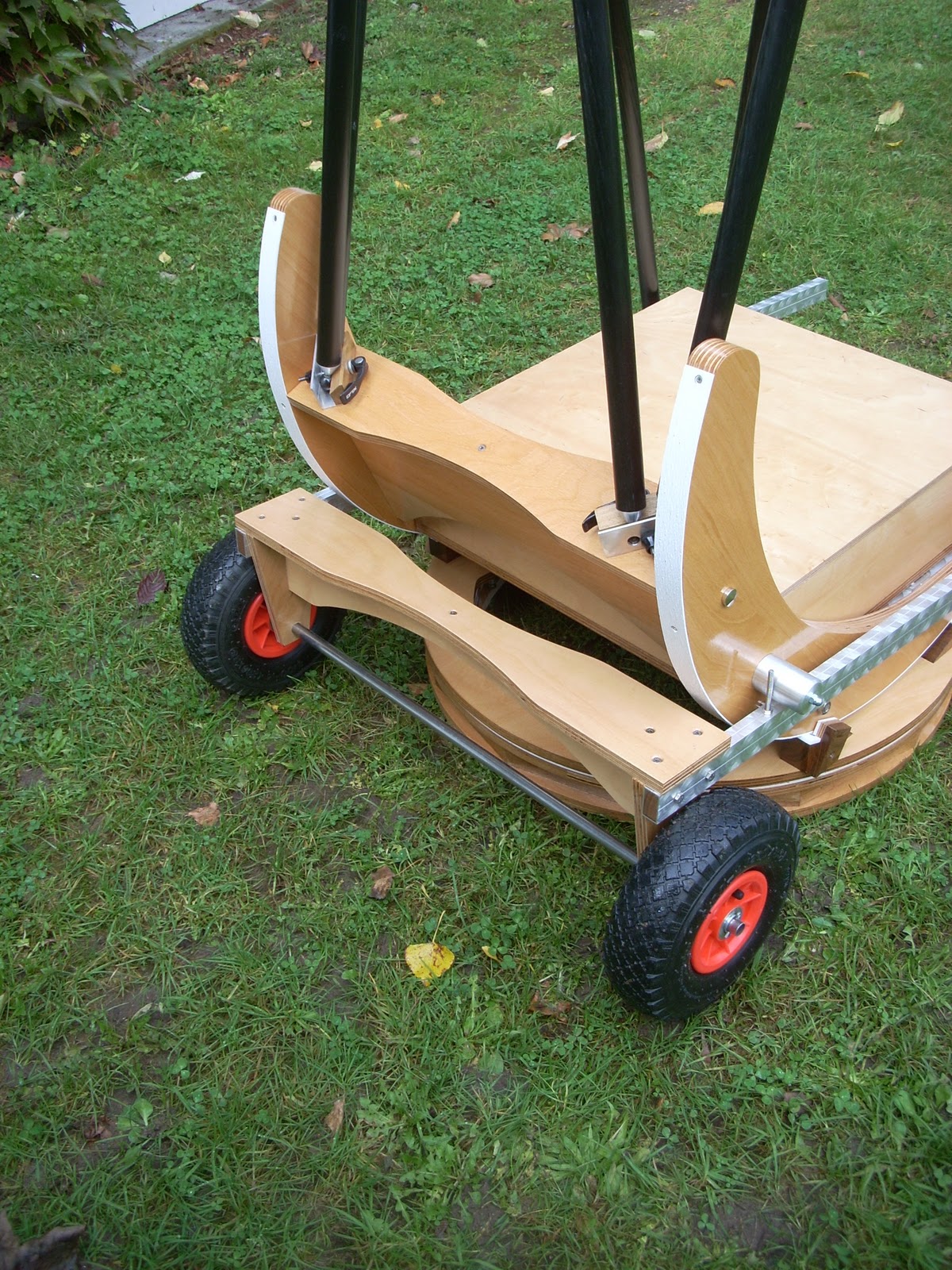

- la brouette classique à deux roues a été inspirée de certains amarteurs américains,

- les 4 roues amovibles pour les gros instruments, c'est tout simple, ce sont 4 roues...

vendredi 21 octobre 2011

Etude barillet pour une collimation par le haut

Voici une étude pour un barillet sans aucun compromis, à deux étages et collimation par le haut
Le principe est de déconnecter les fonctions:
- réglage haut et bas du barillet,
- support latéral du barillet et du miroir.
Dans ce cas, on n'a aucun risque de flexion des cadres, ni des tiges filetées qui s'adaptent en fonction de la position +ou- inclinée du barillet.
Les tiges filetées servent à tirer/pousser, pas à soutenir le miroir quand il est incliné.
Et les fonctions de support latéral sont séparées, entre les supports latéraux à 45° pour le miroir, et les supports latéraux pour le barillet triangle qui ne peut pas bouger latéralement.
Enfin, ces supports latéraux sont de gros blocs portant un roulement, avec de la matière derrière, solidaires des cadres sur lequels ils sont fixés, sans que cela plie ou ploie.
Et la collimation se fait par le haut en faisant tourner l'écrou borgne placé en haut grâce à un cabestant. Il suffit d'enfiler un tube dans ce cabestan pour le faire tourner.


jeudi 13 octobre 2011

Un 400 fd 4,5, optiques Mirrosphère



Boite à miroir amovible

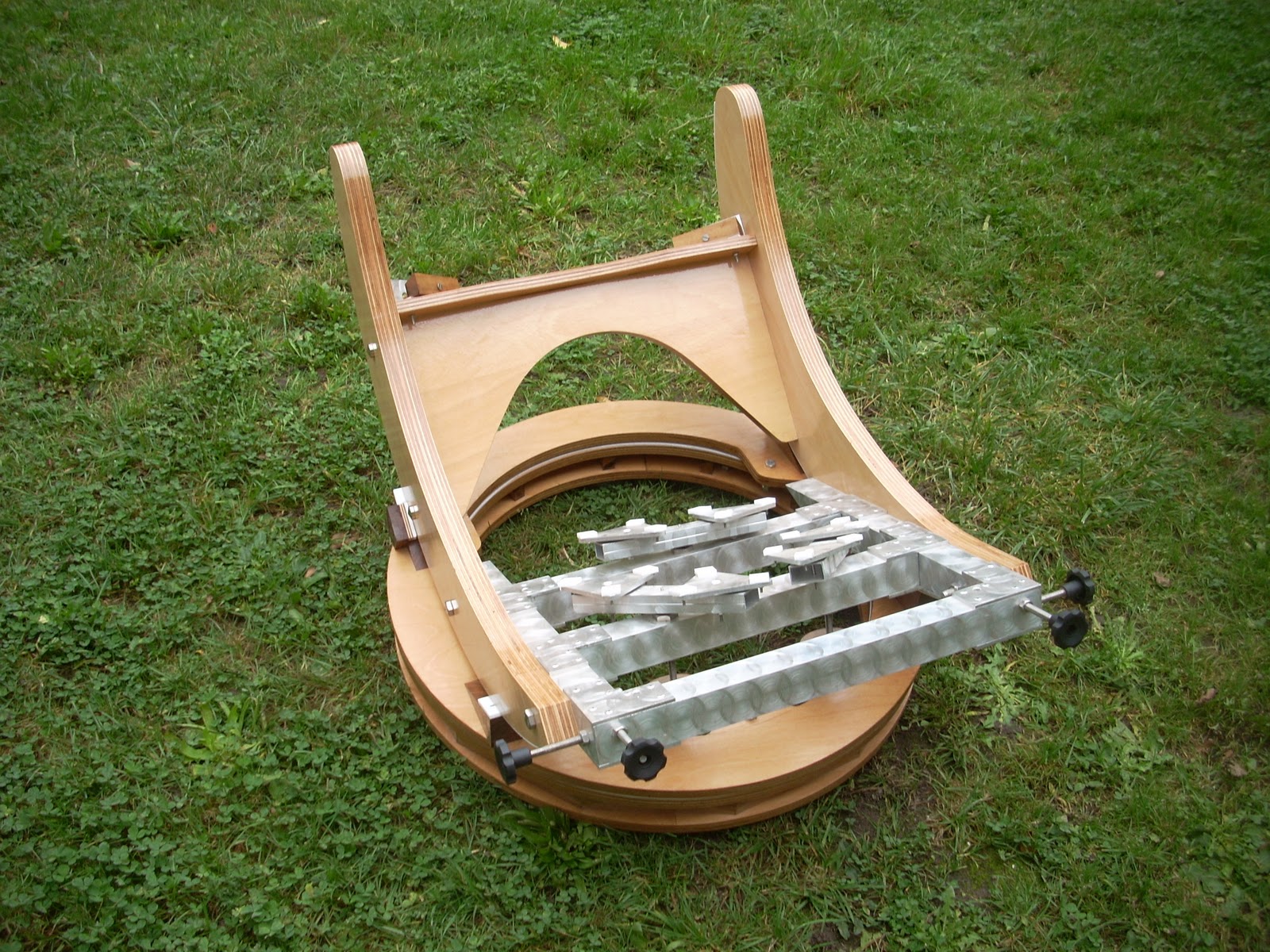

Berceau (barillet+tourillons+ entretoise)

Berceau vue arrière

Base annulaire et flex rocker



Détail roulement de guidage du rocker sur la base



Boite à miroir installée sur le berceau

Boite à miroir sur le barillet;
Il manque l'anneau souple qui maintient les triangles en place.

Vue de dessous du berceau;
On distingue 2 des 4 écrous molletés qui maintiennent la boite amovible fixée sur le cadre.

Les 8 tubes du serrurier en carbone, reliés 2 à 2 en 4 compas

Gros plan sur les blocs de fixation arrière bas.
Le bloc s'enfile sur la tige sur le cadre du barillet; En serrant l'écrou molleté, le bloc est plaqué contre le cadre, et le trou fraisé s'inserre dans l'écrou qui dépasse sur le cadre, bloquant ainsi la fixation.






Attaches supérieures, sur rotules reliant deux à deux les tubes carbone



Montage des tubes du serrurier


L'anneau supérieur posé sur un matelas de mousse sur la boite à miroir

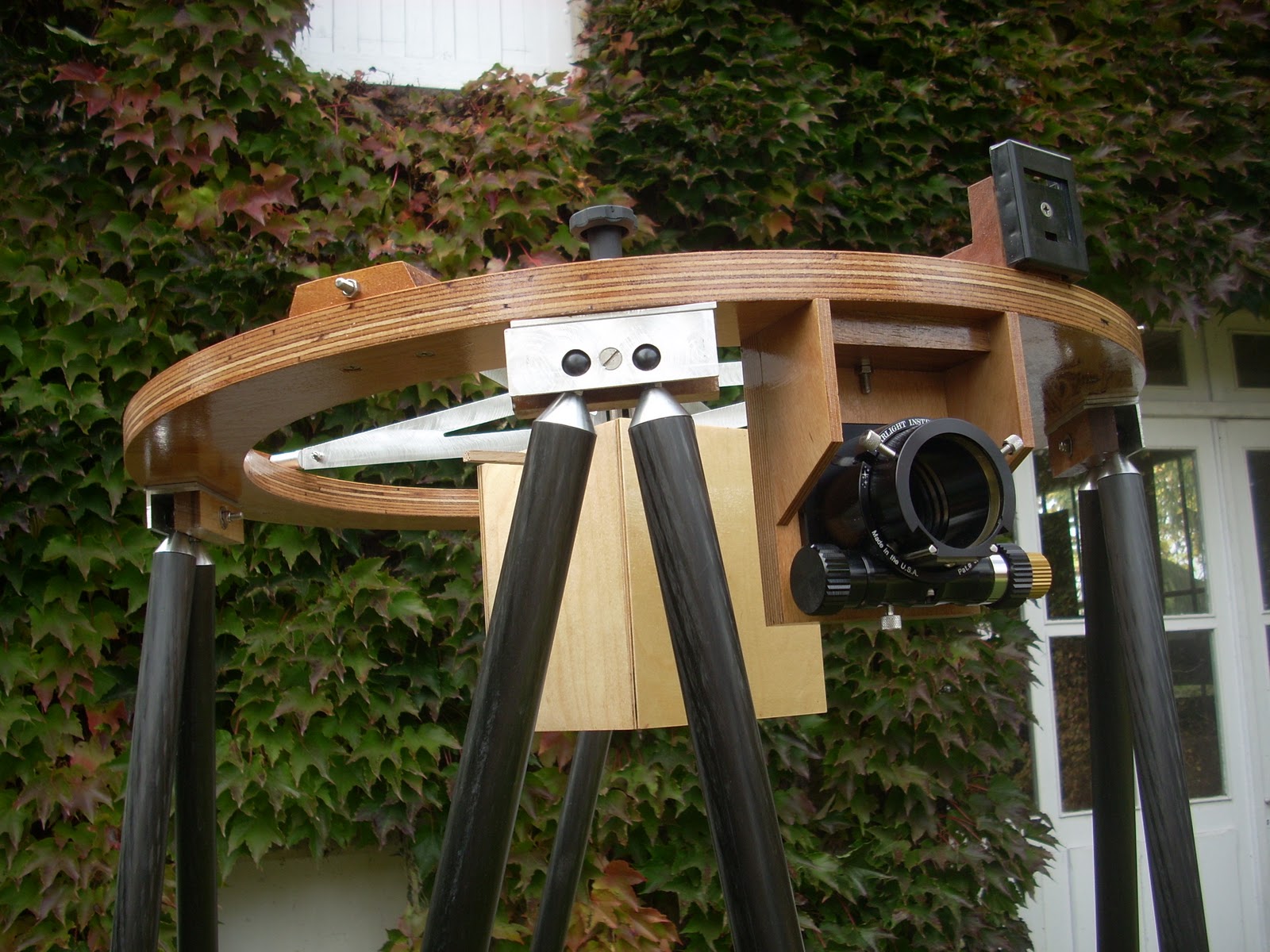

Anneau supérieur



Porte oculaire Feathertouch


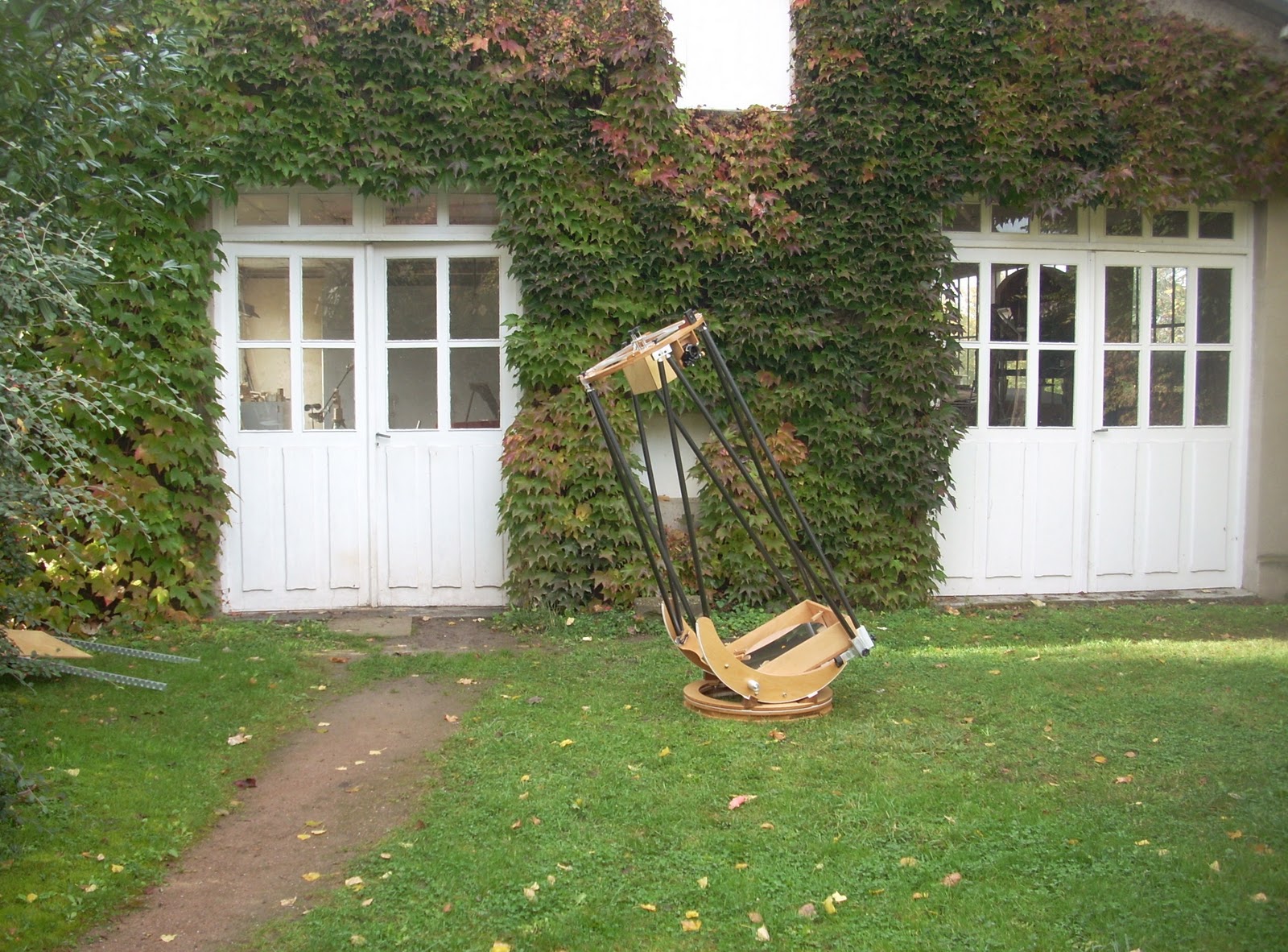

Instrument monté













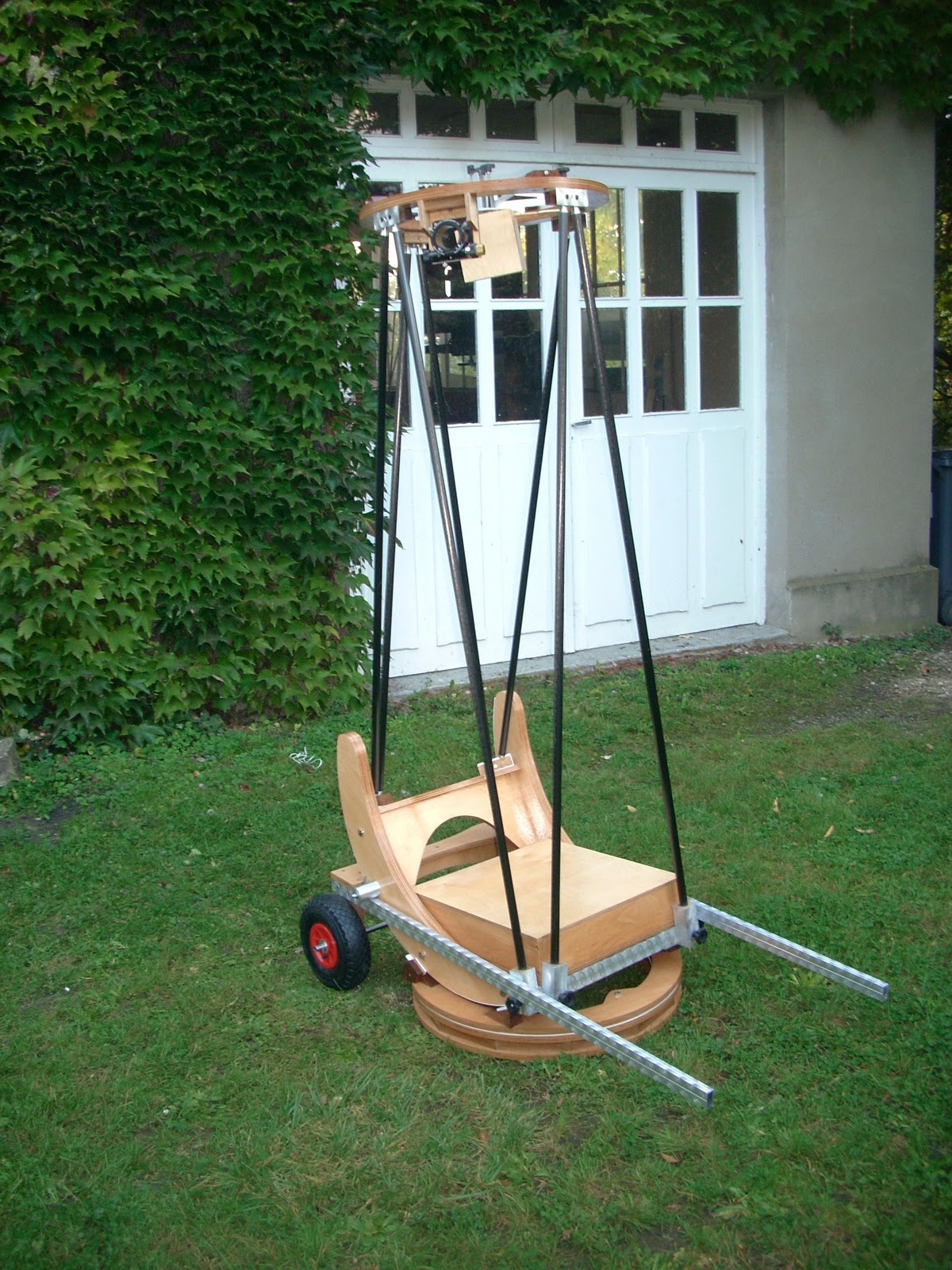

Brouette




mercredi 12 octobre 2011

De belles optiques pour un futur 600 mm

Voici quelques belles image d'un très beau primaire de 600 mm, fd 3,6 réalisation Franck Grière, Mirrosphère.
Ce grand miroir bercera bientôt les nuits d'un fou de ciel extrême...

Zone 5


Zone 7

Bords

Micromamelonnage
